Wie beim Asus P4P800 Deluxe und dem Albatron PX848PV/Pro hat auch MSI beim PT8 Neo den ersten PCI-Steckplatz freigelassen. Und wie das Albatron PX848PV/Pro bietet auch das MSI PT8 Neo lediglich zwei DIMM-Slots, die sich für DDR266, DDR333 oder DDR400 Speicher eignen. Auch auf diesem Mainboard sitzen die Speicherbänke sehr dicht am AGP-Steckplatz, so daß lange AGP-Grafikkarten im Falle eines Speicher Ein- oder Ausbaus entfernt werden müssen. ATX-Stromanschluß und Floppy-Buchse finden wir idealer Weise hinter den Speicherslots.

Die Northbridge wird passiv gekühlt und wurde um 45° gedreht, um die Leiterbahnen kurz zu halten. Der verwendete Kühlkörper ist recht niedrig, wird aber nicht allzu heiß und reicht völlig aus.

Die IDE-Anschlüsse gruppieren sich um die VIA VT8237 Southbridge, die neben ATA133 auch S-ATA/RAID beherrscht. Die Ausführung der ATA133-Anschlüsse parallel zu den PCI-Steckplätzen blockiert den obersten PCI-Slot für längere PCI-Karten, der Abstand zu AGP-Grafikkarten ist jedoch groß und somit unproblematisch. Die Serial-ATA Anschlüsse finden wir rechts darunter, links daneben liegt die Southbridge.

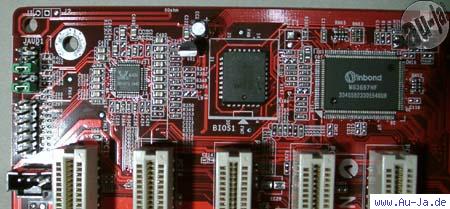

Weiterhin befinden sich zwei Realtek-Chips auf der Platine: Unten links ist der ALC655 PC97-Audio-Codec zu lokalisieren, links oberhalb des AGP-Steckplatzes sitzt ein RTL8201BL, der die LAN-Funktionalität verwirklicht. Das BIOS, welches wir links neben dem dritten PCI-Steckplatz finden, wurde leider verlötet.
