Dual-Channel-DDR400-RAM, Canterwood und FSB800 Pentium 4 - 11/18
14.04.2003 by holger

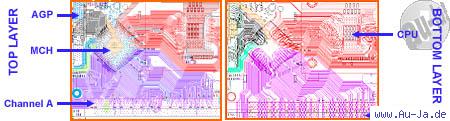

Anhand der nachfolgenden Bilder kann man das Dual-Channel-DDR-Routing erkennen; deutlich sind die optimierten Signalwege in Verbindung mit dem gedrehten MCH zu erkennen. Umso erstaunlicher erscheint daher die Tatsache, dass es Intel zudem gelungen ist, ein kostengünstiges 4-Layer-Design umzusetzen –unsere Hochachtung.


Leitungsführung auf dem oberen und unteren PCB-Layer...

In unmittelbarer Nähe zur MCP finden sich die vier DDR-Ram-Slots, die paarweise angeordnet sind, um die beiden getrennten Speicherkanäle (A und B) zu visualisieren. Welche Voraussetzungen sind jedoch an einen reibungslosenDual-Channel-Betrieb zu stellen?


Zwei DIMM-Paare für Dual-Channel-DDR400

Es müssen identische Module mit gleicher Kapazität und gleicher Chipdichte verwendet werden.
Anders ausgedrückt: Es ist nicht möglich, ein intern einseitiges Modul mit 256 MB mit einem intern doppelseitigenModul mit 256 MB oder ein 128MB- mit einem 256MB-Modul gemeinsam zu betreiben! Werden hingegen Module mit unterschiedlicher Geschwindigkeit (DDR333, DDR400), verschiedener Hersteller oder unterschiedlicher Timings betrieben, stellt dies kein Problem dar. Das Speicher-Interface wird einfach auf die niedrigste Geschwindigkeit bzw. langsamsten Timings eingestellt.
