Im Test: 4 Mainboards und 4 Chipsätze für Intels Pentium 4 mit DDR400/FSB800 - 3/24
19.12.2003 by doelf

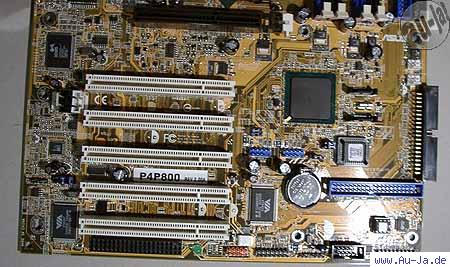

Links von PCI #1 finden wir einen 3Com Marvell 940-MV00 Gigabit-LAN PCI-Controller, auf die Anbindung eines Intel Gigabit-LAN Chips per CSA hat Asus verzichtet (wie war das noch mal mit Deluxe?). Gleich darunter befinden sich die Audio-Anschlüsse und links neben dem dritten PCI Slot sitzt der AC97 Audio-Codec AD1980 von Analog Devices. Dieser Chip stellt - wenn man ihn richtig einsetzt - eine hochwertige Soundlösung dar.

Links unten sitzt ein VIA VT6307, welcher den IEEE 1394 Firewire-Anschluß versorgt. Dieser liegt recht weit vom Anschluß im I/O-Shield und auch vom zweiten Header in der Mitte des unteren Platinenrandes entfernt. Dazwischen finden wir den WiFi-Steckplatz und die Power-LED, die uns anzeigt, ob die Platine derzeit Strom bekommt oder nicht. Das Slotblech für die weiteren Firewire-Anschlüsse sowie das WiFi-Modul gehöhrten nicht zum Lieferumfang unseres Mainboards.

Weiter rechts am unteren Platinenrand finden wir einen Anschluß für die zweite serielle Schnittstelle, die im I/O-Shield ja dem digitalen Audio-Ausgang weichen mußte. Das passende Slotblech ist im Lieferumfang allerdings nicht enthalten.

Weiter: 4. Asus P4P800 Deluxe: Layout #2

1. Einleitung
2. Asus P4P800 Deluxe: Chipsatz und Anschlüsse
3. Asus P4P800 Deluxe: Layout #1
4. Asus P4P800 Deluxe: Layout #2
5. Asus P4P800 Deluxe: Resourcen, Stabilität, BIOS und Overclocking
6. Albatron PX848PV Pro: Chipsatz und Anschlüsse
7. Albatron PX848PV Pro: Layout
8. Albatron PX848PV Pro: Resourcen, Stabilität, BIOS und Overclocking
9. MSI P8T Neo: Chipsatz und Anschlüsse
10. MSI P8T Neo: Layout
11. MSI P8T Neo: Resourcen, Stabilität, BIOS und Overclocking
12. Albatron PX848 Like Pro: Chipsatz und Anschlüsse
13. Albatron PX848 Like Pro: Layout
14. Albatron PX848 Like Pro: Resourcen, Stabilität, BIOS und Overclocking
15. Benchmarks: USB 2.0, Firewire, Audio, IDE
16. Benchmarks: CPU-Performance #1
17. Benchmarks: CPU-Performance #2
18. Benchmarks: Speicher-Performance
19. Benchmarks: Spiele-Performance #1
20. Benchmarks: Spiele-Performance #2
21. Benchmarks: Profi-Software #1
22. Benchmarks: Profi-Software #2
23. Benchmarks: Encoding-Performance
24. Fazit
